مطابقة السماكة والعرض من منظور التصميم الهيكلي للسفينة



النظر في سلامة هيكل الهيكل



في تصميم السفن، يجب أن يضمن سمك وعرض الألواح الفولاذية لبناء السفن سلامة هيكل الهيكل. على سبيل المثال، بالنسبة للهيكل السفلي لناقلة كبيرة الحجم، من أجل تقليل عدد وصلات اللحام وتحسين القوة الهيكلية والختم، سيتم استخدام ألواح فولاذية أوسع لبناء السفن. قد يصل عرض الصفائح الفولاذية لبناء السفن إلى حوالي 3 - 5 متر، ويتم تحديد السماكة حسب متطلبات التحمل. على سبيل المثال، قد يستخدم الجزء السفلي من خزان الزيت ألواح فولاذية لبناء السفن بسمك 25 - 35 مم. يمكن لهذه الألواح العريضة أن تقلل من الربط وتمكن الهيكل السفلي من تشكيل سطح محمل مستمر، والذي يمكنه تحمل وزن الزيت والضغط الناتج عن حركة السفينة بشكل أفضل.



متطلبات توزيع ونقل الإجهاد



يجب أن يتكيف سمك وعرض الألواح الفولاذية لبناء السفن مع توزيع الضغط ونقله في هيكل الهيكل. في منطقة سطح السفينة، عند تحمل أحمال مركزة (مثل نقاط تكديس الحاويات لسفينة الحاويات)، من الضروري تكوين سمك وعرض الألواح الفولاذية لبناء السفن بشكل معقول. عادةً، سيتم استخدام ألواح فولاذية أكثر سمكًا لبناء السفن في منطقة تركيز الإجهاد، كما سيتم تعديل العرض بشكل مناسب. على سبيل المثال، بالنسبة لسفينة حاويات ذات سعة حاوية كبيرة، في منطقة السطح المقابلة لتركيبات زاوية الحاوية، قد يصل سمك الألواح الفولاذية لبناء السفن إلى 20 - 25 مم، ويمكن تصميم العرض ليكون حوالي 20 - 25 {2}} متر وفقًا لتخطيط الحاوية ومتطلبات الدعم، وذلك لنقل ضغط الحاويات بالتساوي إلى هيكل الطبقة السفلية وتجنب الضغط المحلي المفرط الذي قد يؤدي إلى التشوه أو الضرر.

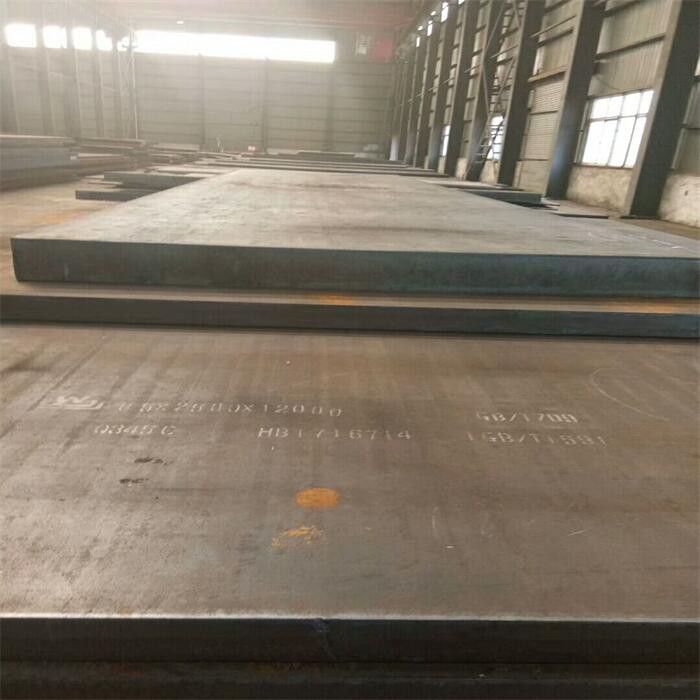

الصف: عبس EH36

التقنية: المدرفلة على الساخن

السُمك: 6 مم-50مم

العرض: 5' (1500 ملم)، 6' (1800 ملم)، 8' (2400 ملم)

الطول: 20 بوصة (6000 مم)، 30 بوصة (9000 مم)، 40 بوصة (12000 مم)




مطابقة السُمك والعرض بناءً على عملية التصنيع واعتبارات التكلفة



قيود عملية المتداول



إن عملية درفلة الألواح الفولاذية لبناء السفن لها قيود معينة على مطابقة سمكها وعرضها. أثناء عملية الدرفلة على الساخن، يكون عرض وسمك الألواح الفولاذية عبارة عن معلمات مترابطة. بشكل عام، تتميز الألواح الفولاذية السميكة بعرض أضيق نسبيًا أثناء الدرفلة. نظرًا لأن الألواح الفولاذية السميكة تتطلب قوة دحرجة أكبر لضمان الجودة، فإن العرض المفرط سيؤدي إلى دحرجة غير متساوية. على سبيل المثال، بالنسبة للألواح الفولاذية لبناء السفن التي يبلغ سمكها 30 - 40 مم، يمكن التحكم في عرضها بحوالي 2 - 3 متر؛ بينما بالنسبة للألواح الفولاذية لبناء السفن التي يبلغ سمكها 10 - 15 مم، يمكن أن يصل العرض إلى 3 - 4 متر.









لماذا تختارنا؟
نحن نفخر بقدرتنا على تقديم حلول مخصصة لتلبية احتياجات عملائنا الفريدة.
نقوم بتحليل ومقارنة المنتجات السابقة والوضع الفني الحالي لألواح الفولاذ الطري ABS Gl Lr Dnv Eh36 لبناء السفن، وتطوير مواصفات وعمليات فنية جديدة.
يثق عملاؤنا بنا في تقديم منتجات فولاذية مدلفنة على البارد عالية الجودة في الوقت المحدد وفي حدود الميزانية.
نحن ننفذ بدقة خدمة ما بعد البيع الدافئة والمدروسة، ونلتزم بتطوير الأخلاقيات المهنية الجيدة.
نحن نقدم مجموعة واسعة من منتجات الصلب المدرفلة على البارد لتلبية احتياجات العملاء المتنوعة.
نحن نلتزم بفلسفة العمل التي تركز على العملاء والموجهة نحو العلامة التجارية، ونستمر في تزويد العملاء بمنتجات وخدمات موثوقة وممتازة.
يلتزم مصنعنا بدعم أعلى معايير السلامة والجودة.
يعمل جميع موظفي شركتنا وجميع الأقسام معًا للجمع بين إدارة الأعمال والتكنولوجيا المهنية والأساليب الإحصائية الكمية والتعليم الأيديولوجي.


الوسم : abs gl lr dnv eh36 ألواح الصلب الطري لبناء السفن، الصين abs gl lr dnv eh36 ألواح الصلب الطري لبناء السفن الموردين، المصنع
